智能管理綜合布線系統由4部分組成:
硬件包括:智能管理單元(IMU)、智能配線架、智能跳線;
軟件包括:管理軟件。

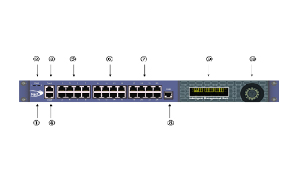

智能管理單元(IMU)
① Logo
② 指示燈
l 紅色:IMU電源
綠色:配線架電源
③ IMU Console接口
④ IMU向上級聯接口
⑤ IMU與智能配線架之間的連接接口
⑥ IMU向下級聯端口
l IMU與智能配線架之間的連接接口
l IMU與IMU之間級聯的連接接口
⑦ IMU的網絡接口
⑧ OLED顯示屏
⑨ 旋轉按鈕
智能管理單元(以下簡稱IMU)為DICS系統的唯一有源設備,完成配線架數據采集及上傳功能;以數據打包形式,將此IMU下連接的全部配線架所采集的數據,上傳到服務器端,供DICS管理軟件處理。
功能介紹
? 數據采集和上傳
? 提供高達24個ePanel的管理接口
? 具有100Mbps的以太網接口,提供數據的高速上傳
? 前面板帶電源指示LED及工作狀態LED
? 連接端口提供短路保護功能
? 支持Web-Sever設置
? 通過Web-Sever設置IP,建筑物信息,配線間機柜信息,配線架信息
? 具有分辨率高達256×64點陣的OLED顯示屏
? 通過前置OLED顯示屏顯示
l 本IMU的IP地址
l 本IMU的ID
l 后部端口連接狀態
l 告警信息
l 配線架跳線連接狀態
? 具有旋轉按鈕
? 通過旋轉按鈕完成以下操作
l 查找跳線
l 查看配線架端口連接狀態
