參考標準: GB/T 50312 、YD/T 1019、ISO/IEC 11801 、ANSI/TIA-568.2-D

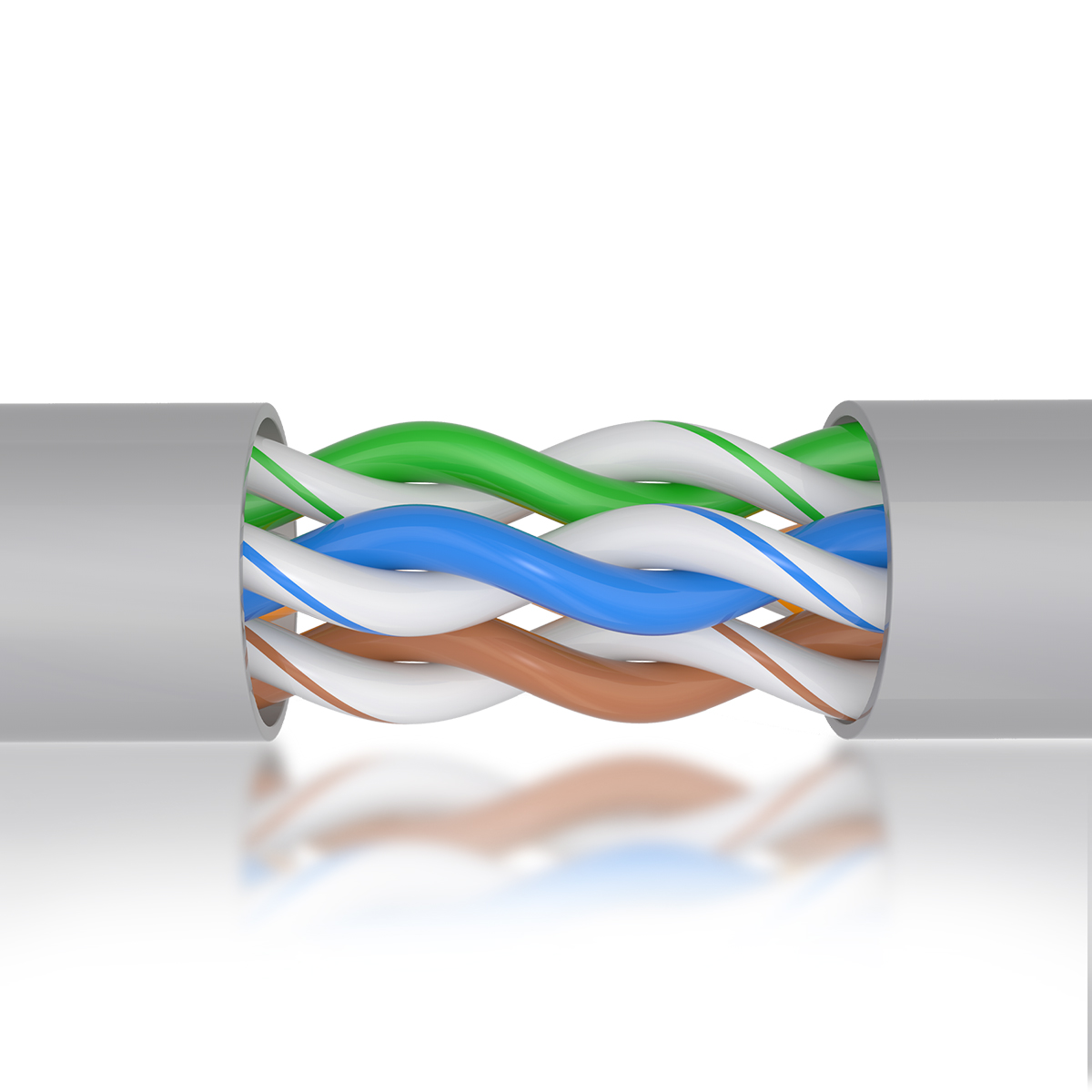

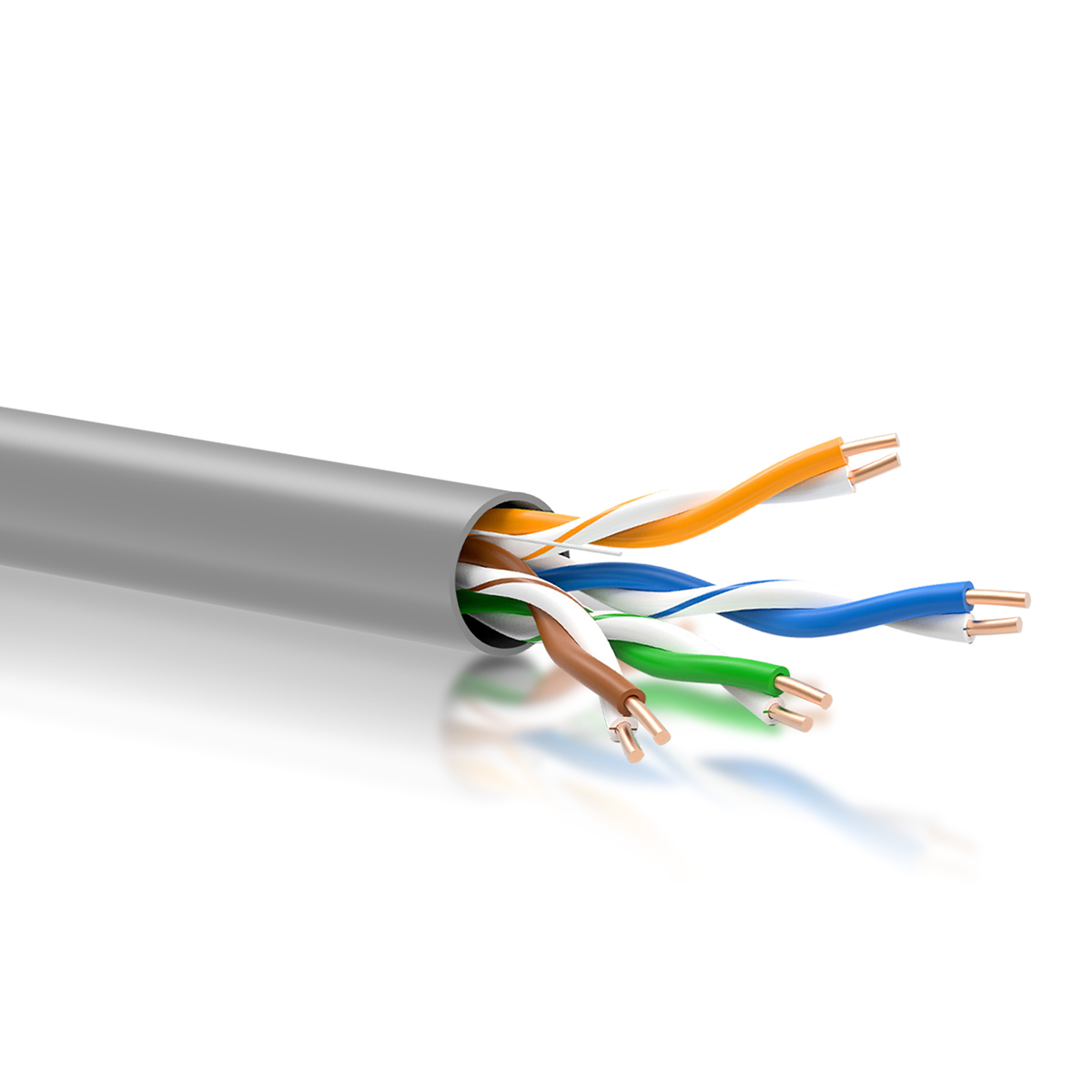

顏色:灰色 線對:4對(藍/藍白、橙/橙白、綠/綠白,棕/棕白)
絕緣材質:高密度聚乙烯(HDPE)
撕裂繩:非吸濕性,非金屬
導體:24AWG實心無氧銅導體,符合TR型軟圓銅線的要求
銅芯線徑:0.5mm
支持帶寬:100MHz
護套: PVC
護套近似外徑: 5.0±0.3mm
導體斷裂伸長率:≥12%
安裝最小彎曲半徑:30
最大拉力(N):≤90
直流電阻(最大):≤9.5Ω/100m
特性阻抗:100±15Ω
回波損耗(RL)典型頻點最小值@100MHz:20.1(dB)
近端串音衰減(NEXT)典型頻點最小值@100MHz:35.3(dB)
工作溫度-20~+60℃
頻率 (MHz) | 特性阻抗 (ohm) | 回波損耗 (db) | 衰減 (db/100m) | 近端串音 (db/100m) | 等效遠端串音 (db/100m) |
0.772 | 100±15 | 19.4 | 1.8 | 67.0 | 66.2 |
1.0 | 20.0 | 2.0 | 65.3 | 64.0 |
4.0 | 23.0 | 4.1 | 56.3 | 52.0 |
8.0 | 24.5 | 5.8 | 51.8 | 45.9 |
10.0 | 25.0 | 6.5 | 50.3 | 44.0 |
16.0 | 25.0 | 8.2 | 47.2 | 39.9 |
20.0 | 25.0 | .3 | 45.8 | 38.0 |
25.0 | 24.3 | 10.4 | 44.3 | 36.0 |
31.25 | 23.6 | 11.7 | 42.9 | 34.1 |
62.5 | 21.5 | 17.0 | 38.4 | 28.1 |
100.0 | 20.1 | 22.0 | 35.3 | 24.0 |
