執行標準:IEC 60793、ISO/IEC 11801 、YD/T 769、ANSI/TIA-568.3-D
傳輸特征:低水峰非色散位移光纖,適用于1260nm~1625nm全波段傳輸系統,光纖在全波段的衰減和色散特征得到優化,滿足單根光纖在多信道、高速率的傳輸要求
應用范圍:應用于長途通信、局間通信和計算機網絡通信系統等

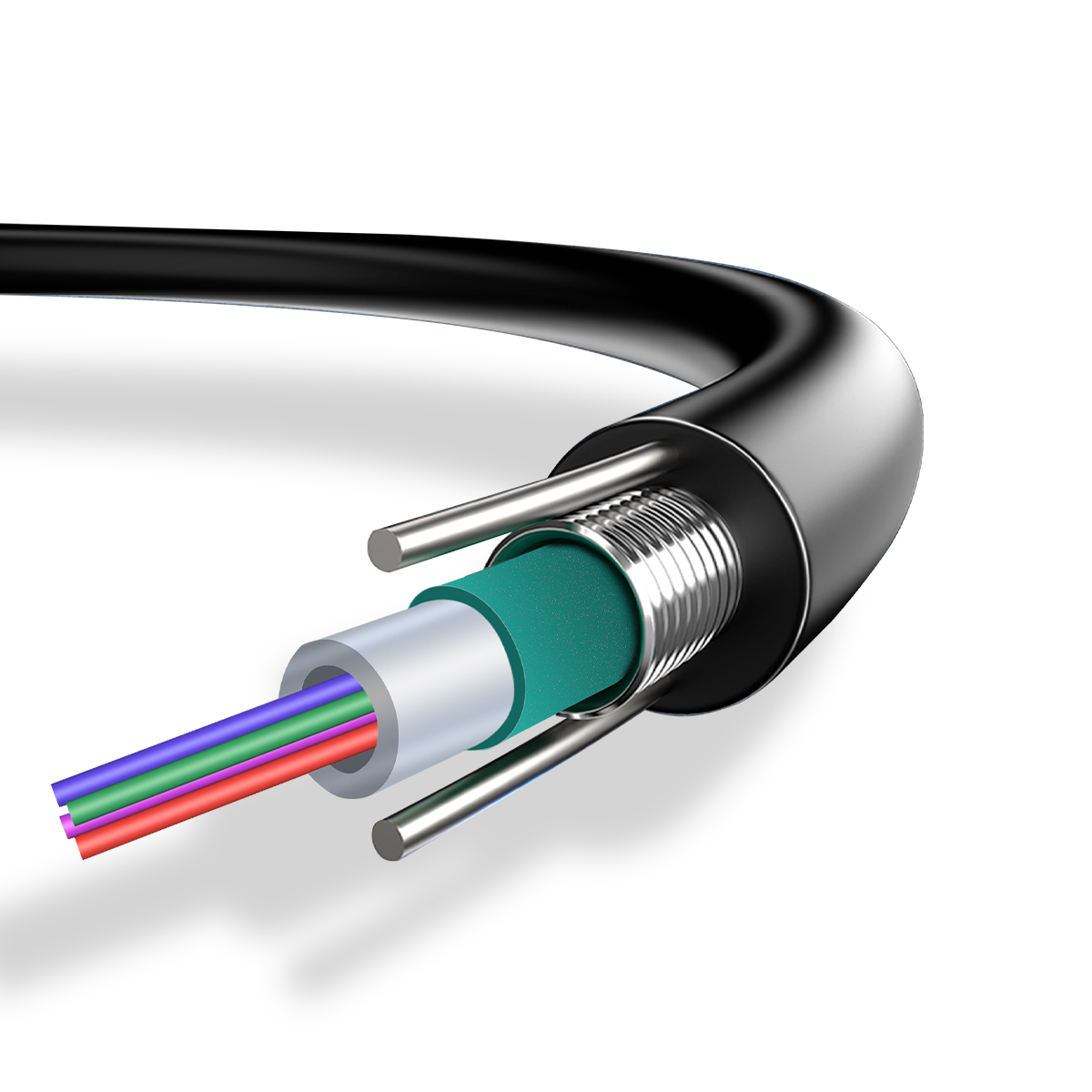

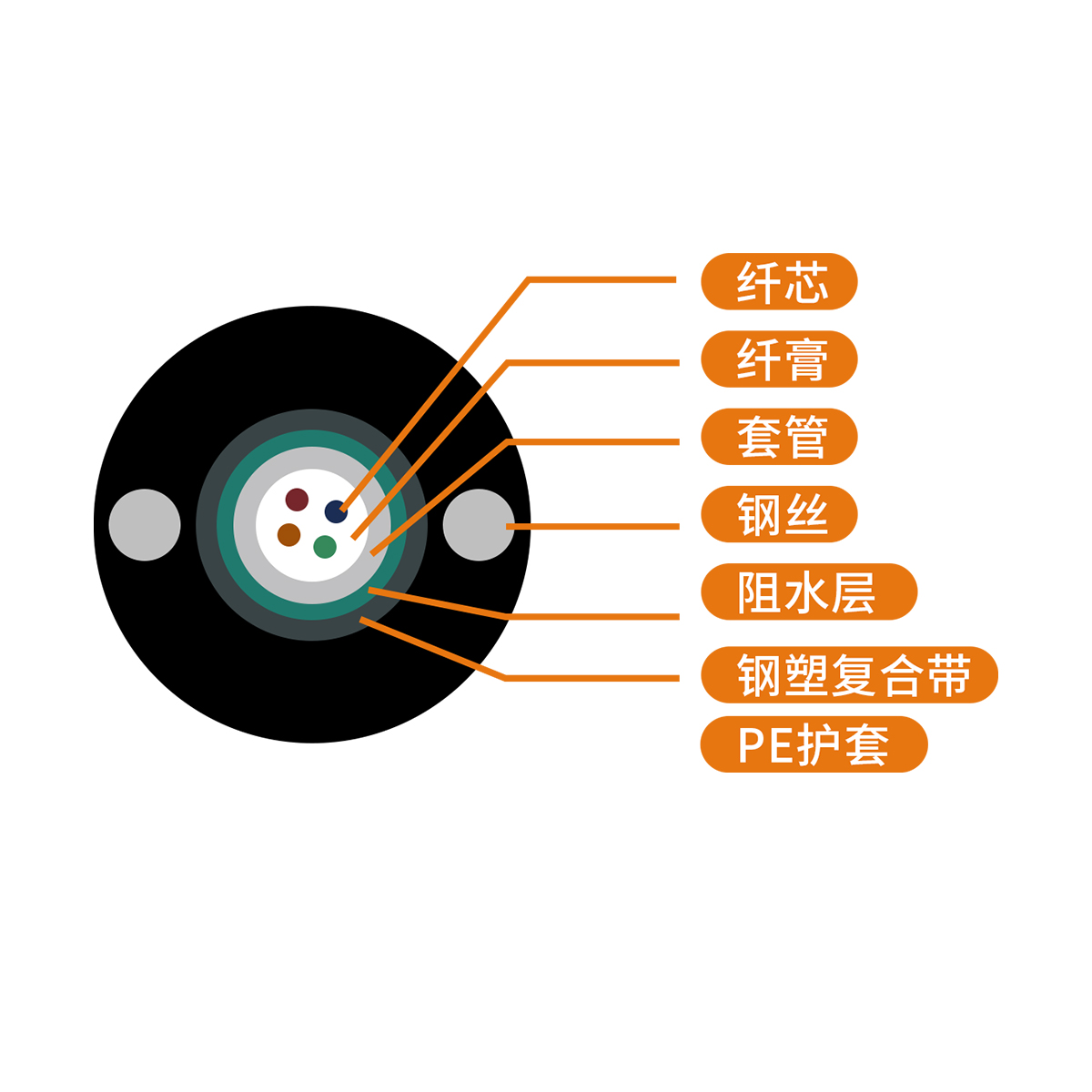

結構:GYXTW中心管式室外光纜符合國家通信行業YD/T 769標準,光纜結構為夾帶平行加強件的鋼-塑料粘結護套、中心管類型為塑料松套管、管內放置光纖并填充油膏為主要結構,全截面阻水工藝
兩根平行鋼絲保證光纜的抗拉強度,直徑小、重量輕、容易敷設
光纖等級:單模9/125μm(OS2、B1.3、G.652D)
芯數:2-12芯可供選擇
色譜結構:藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、青綠(12芯)
衰減系數(dB/Km):≤0.22@1550nm,≤0.36@1310nm
允許壓扁力長期/短期:300/1000N
允許拉伸力長期/短期:600/1500N
最小彎曲半徑動態/靜態:20D/10D
安裝方式:架空、地埋、管道等
用溫度:-20℃~+60℃
光纖 芯數 | 光纜外徑 (mm) | 光纜重量 (kg/km) | 允許拉伸力 (N) | 允許壓力 (N/10mm1000) | 允許彎曲半徑 | 適用溫度范圍(℃) |
短期 | 長期 | 短期 | 長期 | 短期 | 長期 |
4-12 | 8.3~11.2 | 110~122 | 3000 | 1000 | 1000 | 300 | 20倍光纜 直徑 | 10倍光纜直徑 | -40℃~+60℃ |
|
|
|
|
|
|
|
|
|
|
|
