參考標準: GB/T 50312 、YD/T 1019、ISO/IEC 11801 、ANSI/TIA-568.2-D
線對:4對(藍/藍白、橙/橙白、綠/綠白,棕/棕白)
導體:24AWG實心無氧銅導體,符合TR型軟圓銅線的要求
支持帶寬:100MHz

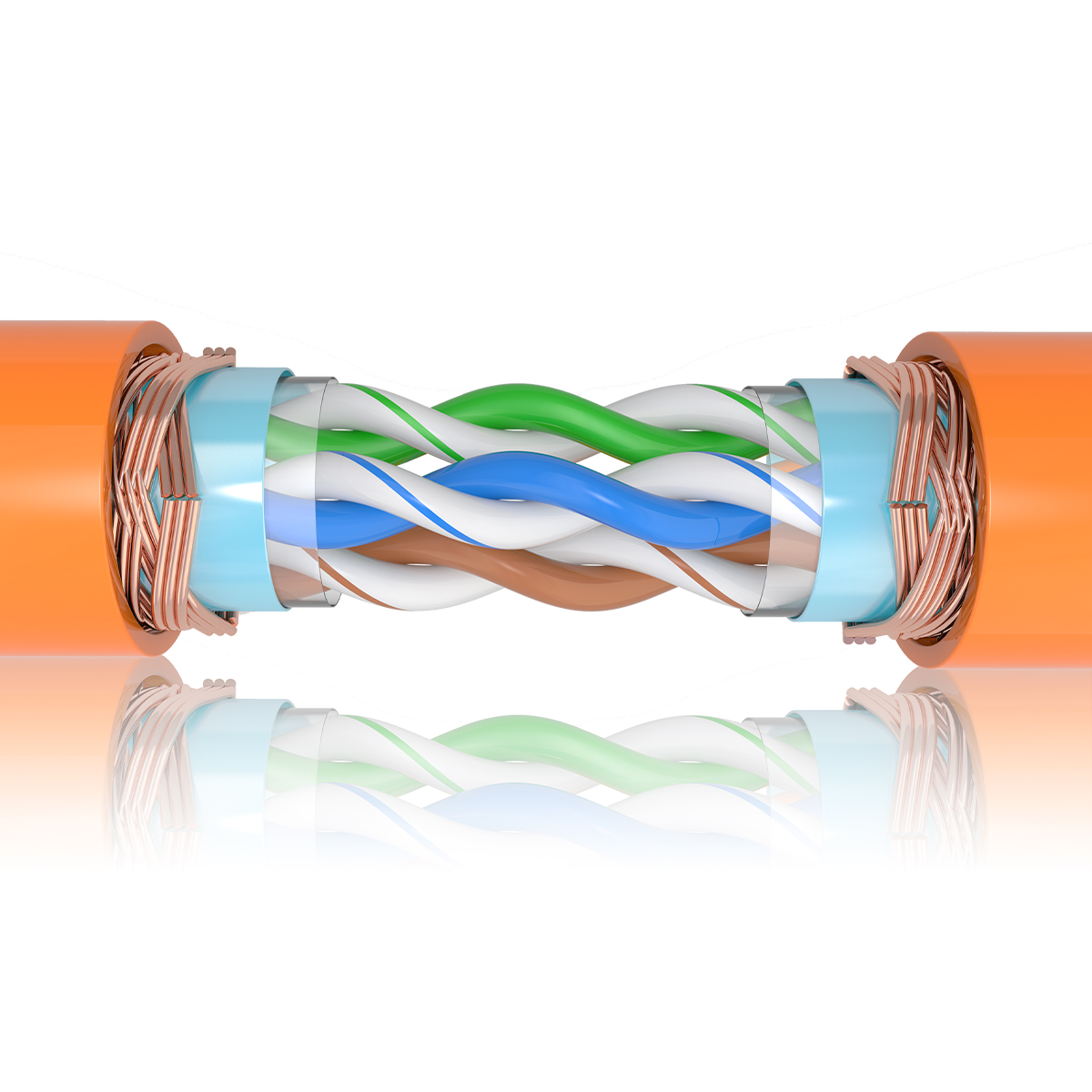

屏蔽結(jié)構(gòu):SF/UTP(鋁箔+銅網(wǎng)總屏蔽)
排流線:鍍錫圓銅線
絕緣材質(zhì):高密度聚乙烯(HDPE)
撕裂繩:非吸濕性,非金屬
護套: PVC
護套近似外徑: 7.0±0.3mm
工作溫度-20~+60℃
直流電阻(最大):9.5Ω/100m
特性阻抗:100±15Ω
時延差:≤45ns/100m
頻率 (MHz) | 回波損耗 (dB) | 衰減 (dB/100m) | 近端串音衰減 (dB) | 等電平遠端串音衰減 (dB/100m) |
1 | 20.0 | 2.0 | 65.3 | 63.8 |
8 | 24.5 | 5.8 | 51.8 | 45.7 |
20 | 25.0 | 9.3 | 45.8 | 37.8 |
62.5 | 21.5 | 17.0 | 38.4 | 27.9 |
100 | 20.1 | 22.0 | 35.3 | 23.8 |
